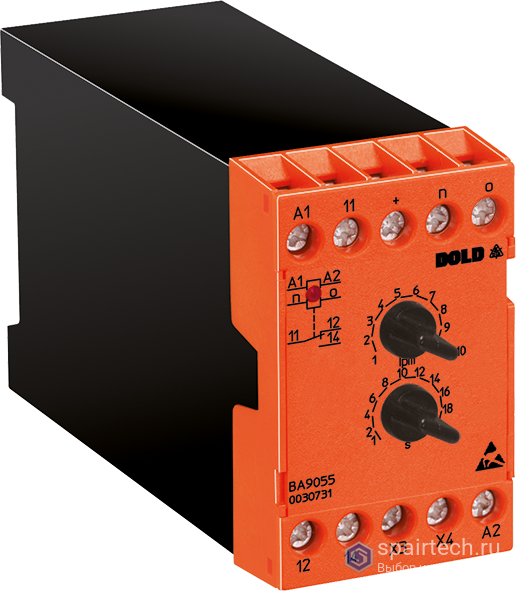

| Тип | BA 9055/100 |
|---|---|
| Артикул | 0056563 |
| Бренд | Dold |
| EAN | 4030641565633 |
| Ширина | 45 мм |
| Высота | 74 мм |
| Глубина | 124 мм |
| Вес нетто | 0.44 кг |
| Страна происхождения | Германия |
| Классификация | Drehzahlüberwachung |
| Тип корпуса | Шкаф управления |
| Монтаж | DIN-рейка (IEC/EN 60715) |
| Степень защиты корпуса | IP 40 |
| Степень защиты клемм | IP 20 |
| Материал корпуса | Термопласт, класс V0 (UL 94) |
| Температура эксплуатации | -20…+60 °C |
| Температура хранения | -20…+60 °C |
| Максимальная высота эксплуатации | 2000 м |
| Тип входа | Для датчика PNP (инициатора) |
|---|---|
| Питание датчика | DC 24 В, макс. 40 мА |
| Диапазон измерения | 1…10 IPM |
| Минимальная длительность импульса | 1 мс |
| Предельная частота | 30000 IPM |
| Настройка | Плавная, по абсолютной шкале |
| Точность настройки | ≤ ±3 % |
| Порог срабатывания | 0,1…1 от конечного значения |
| Гистерезис (BA 9055) | 2 % от установленного значения |
| Разброс | ≤ ±1 % |
| Влияние температуры | ≤ ±0,1 %/°C |
| Влияние напряжения питания | < ±0,5 % при 0,9…1,1 Uн |
| Вспомогательное напряжение | DC 24 В |
|---|---|
| Допустимый диапазон (DC) | 0,9…1,2 Uн |
| Номинальная потребляемая мощность | < 4 ВА |
| Номинальная частота | 50/60 Гц |
| Тип выходных контактов | 1 переключающий (C/O) |
|---|---|
| Термический ток Ith | 6 А |
| Коммутационная способность (AC 15) | 5 А / AC 230 В |
| Электрическая износостойкость (6 А, AC 230 В, cos φ=1) | > 2×10⁵ циклов |
| Максимальная частота переключений | 6000 циклов/ч |
| Максимальный предохранитель | 4 А gG/gL |
| Механическая износостойкость | > 30×10⁶ циклов |
| Режимы контроля | Недогрузка, перегрузка, остановка |
|---|---|
| Задержка пуска (Anlaufüberbrückung) | 1…20 с |
| Задержка срабатывания (tv) | tv = 60 / (n × z) [с], где n — скорость в об/мин, z — число зубьев/кулачков |
| Излучение (80 МГц…2,7 ГГц) | 10 В/м (IEC/EN 61000-4-3) |
|---|---|
| Быстрые переходные процессы | 2 кВ (IEC/EN 61000-4-4) |
| Скачки напряжения (между питающими линиями) | 1 кВ (IEC/EN 61000-4-5) |
| Скачки напряжения (линия-земля) | 2 кВ (IEC/EN 61000-4-5) |
| Кондуктивные помехи | 10 В (IEC/EN 61000-4-6) |
| Подавление радиопомех | Класс B (EN 55011) |
| Виброустойчивость | Амплитуда 0,35 мм, частота 10…55 Гц (IEC/EN 60068-2-6) |
|---|---|
| Климатическая стойкость | 20/060/04 (IEC/EN 60068-1) |
| Сечение подключаемых проводников | 2×2,5 мм² (массивный) или 2×1,5 мм² (многожильный с наконечником) |
| Длина зачистки изоляции | 10 мм |
| Тип клемм | Плоские клеммы с самоподъемной шайбой (IEC/EN 60999-1) |
| Момент затяжки винтов | 0,8 Н·м |
