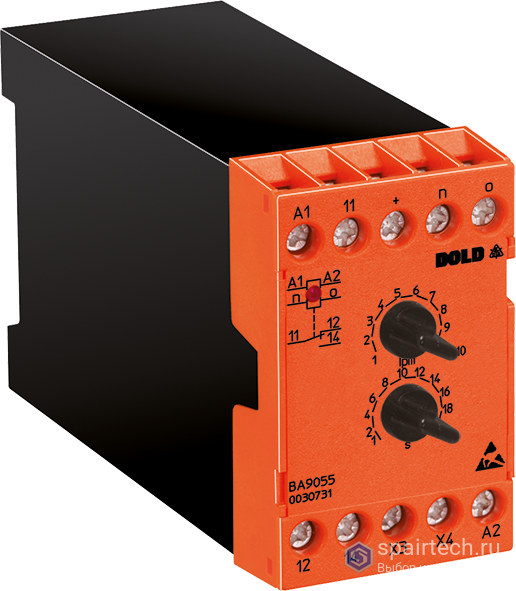

| Тип | BA 9055/100 |
|---|---|
| Артикул | 0039564 |
| Бренд | Dold |
| EAN | 4030641395643 |
| Ширина | 45 мм |
| Вес нетто | 0.44 кг |
| Страна происхождения | Германия |
| Код ТН ВЭД | 85364900 |
| Классификация | Drehzahlüberwachung |
| Конструкция корпуса | Шкаф управления |
| Тип крепления | DIN-рейка (IEC/EN 60715) |
| Размеры (Ш x В x Г) | 45 x 74 x 124 мм |
| Тип входа | Для датчика (pnp) |
|---|---|
| Напряжение питания датчика | DC 24 В |
| Максимальный ток датчика | 40 мА |
| Диапазон настройки | 10...100 IPM |
| Максимальная частота | 30000 IPM |
| Минимальная длительность импульса | 1 мс |
| Точность настройки | ≤ ±3 % |
| Порог срабатывания | 0.1...1 от конечного значения |
| Гистерезис (BA 9055) | 2 от установленного значения % |
| Разброс | ≤ ±1 % |
| Влияние температуры | ≤ ±0.1 %/°C |
| Влияние напряжения питания | < ±0.5 при 0.9...1.1 Uн % |
| Вспомогательное напряжение | AC 230 В |
|---|---|
| Диапазон напряжения (AC) | 0.8...1.1 Uн |
| Номинальная частота | 50/60 Гц |
| Номинальная потребляемая мощность | < 4 ВА |
| Тип выходных контактов | 1 переключающий контакт (C/O) |
|---|---|
| Термический ток Ith | 6 А |
| Коммутационная способность (AC 15) | 5 А / AC 230 В |
| Электрическая износостойкость (6 А, AC 230 В, cos φ=1) | > 2 x 10^5 циклов |
| Максимальная частота переключений | 6000 циклов/ч |
| Максимальный предохранитель | 4 A gG/gL |
| Механическая износостойкость | > 30 x 10^6 циклов |
| Диапазон задержки пуска (BA 9055) | 1...20 с |
|---|
| Рабочая температура | -20...+60 °C |
|---|---|
| Температура хранения | -20...+60 °C |
| Максимальная высота над уровнем моря | ≤ 2000 м |
| Степень защиты корпуса | IP 40 |
| Степень защиты клемм | IP 20 |
| Материал корпуса | Термопласт, класс V0 (UL 94) |
| Вибростойкость | 0.35 мм, 10...55 Гц |
| Излучение (80 МГц...2.7 ГГц) | 10 В/м |
|---|---|
| Быстрые переходные процессы | 2 кВ |
| Импульсное напряжение (между проводами питания) | 1 кВ |
| Импульсное напряжение (провод-земля) | 2 кВ |
| Кондуктивные помехи | 10 В |
| Помехоэмиссия | Класс B (EN 55011) |
| Номинальное импульсное напряжение / степень загрязнения | 4 кВ / 2 |
|---|
| Сечение проводника (массивный) | 2 x 2.5 мм² |
|---|---|
| Сечение проводника (многожильный с наконечником) | 2 x 1.5 мм² |
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Нм |
