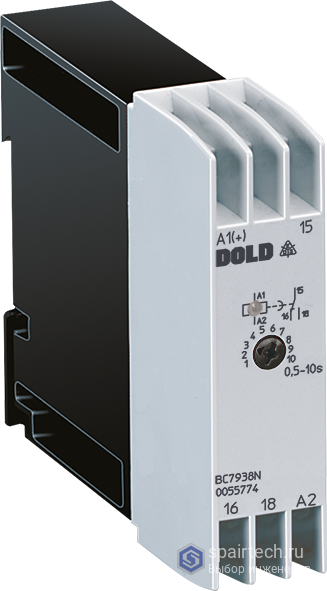

| Тип изделия | BC 7938N.81 |
|---|---|
| Номинальный режим работы | Продолжительный |
| Диапазон рабочих температур | -20…+60 °C |
| Диапазон температур хранения | -25…+65 °C |
| Относительная влажность | 95 % при 40 °C |
| Высота установки над уровнем моря | ≤ 2000 м |
| Степень защиты корпуса | IP 40 |
| Степень защиты клемм | IP 20 |
| Вес нетто | 105 г |
| Номинальное напряжение UN | AC/DC 110…240 В |
|---|---|
| Диапазон напряжения (AC/DC 110…240 В, 48 % пульсаций) | 60…264 В |
| Диапазон напряжения (DC, ≤ 10 % пульсаций) | 60…300 В |
| Номинальная частота | 50/60 Гц |
| Номинальная потребляемая мощность (AC/DC 240 В) | 0,4 ВА/Вт |
| Пусковой ток (AC/DC 240 В) | 1,1 А |
| Напряжение возврата | > 10 % UN |
| Конфигурация контактов | 1 переключающий контакт (C/O) |
|---|---|
| Материал контактов | AgNi |
| Номинальное рабочее напряжение (AC) | 250 В |
| Термический ток Ith | 5 А |
| Коммутационная способность (AC-15, замыкающий контакт) | 3 А / AC 230 В |
| Коммутационная способность (AC-15, размыкающий контакт) | 1 А / AC 230 В |
| Электрическая износостойкость (AC-15, 1 А, AC 230 В) | ≥ 1,5 × 10⁵ циклов |
| Максимальная частота переключений | 72000 циклов/ч |
| Максимальный предохранитель | 4 А gG/gL |
| Механическая износостойкость | > 10⁸ циклов |
| Функция времени | Задержка отключения (без управляющего сигнала) |
|---|---|
| Диапазоны времени | 0,05…1 с / 0,15…3 с / 0,5…10 с / 1,5…30 с / 5…100 с / 15…300 с |
| Регулировка времени | Плавная, по относительной шкале |
| Точность повторения | ≤ 1 % от конечного значения шкалы |
| Время готовности к повторному запуску | 100 мс |
| Минимальное время включения (диапазон 15…300 с, AC/DC 110…240 В) | 200 мс |
| Влияние температуры | < 0,1 %/К |
| Номинальное импульсное напряжение / степень загрязнения | 4 кВ / 2 (основная изоляция) |
|---|---|
| Категория перенапряжения | III |
| Испытательное напряжение изоляции (типовое) | 2,5 кВ, 1 мин |
| Электростатический разряд (ESD) | 6 кВ (контакт) / 8 кВ (воздух) |
| Устойчивость к радиочастотному излучению (80 МГц…1 ГГц) | 12 В/м |
| Устойчивость к радиочастотному излучению (1…2,7 ГГц) | 10 В/м |
| Быстрые переходные процессы | 2 кВ |
| Устойчивость к импульсным помехам (линия-линия) | 1 кВ |
| Устойчивость к импульсным помехам (линия-земля) | 2 кВ |
| Кондуктивные помехи | 10 В |
| Помехоэмиссия | Класс B по EN 55011 |
| Ширина | 22,5 мм |
|---|---|
| Высота | 84 мм |
| Глубина | 98 мм |
| Тип корпуса | Термопласт, класс V0 по UL 94 |
| Виброустойчивость | Амплитуда 0,35 мм, частота 10…55 Гц |
| Климатическая стойкость | 20/060/04 по IEC/EN 60068-1 |
| Сечение подключаемого проводника | 1 × 4 мм² (массивный) / 2 × 1,5 мм² (многожильный с гильзой) / 1 × 2,5 мм² (многожильный с гильзой и пластиковым воротничком) |
| Длина зачистки изоляции | 10 мм |
| Тип зажима | Винтовой зажим M 3,5, коробчатый с защитой провода |
| Момент затяжки | 0,8 Нм |
| Крепление | На DIN-рейку по IEC/EN 60715 |
