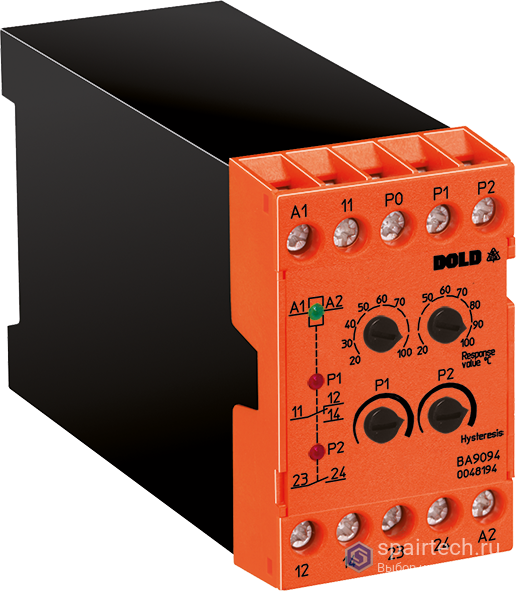

| Тип | BA 9094.28/100 |
|---|---|
| Артикул | 0063986 |
| Бренд | Dold |
| EAN | 4030641639860 |
| Ширина | 45 мм |
| Вес | 0.37 кг |
| Степень защиты корпуса | IP40 |
| Степень защиты клеммной платы | IP20 |
| Материал корпуса | Термопластик, V0 по UL 94 |
| Температура эксплуатации | -20…+60 °C |
| Температура хранения | -25…+70 °C |
| Высота эксплуатации | ≤2000 м |
| Размеры (Ш×В×Г) | 45×74×132 мм |
| Тип входа | PT100 (2-проводная схема) |
|---|---|
| Количество входов | 1 |
| Диапазон настройки P1 | 100…200 °C |
| Диапазон настройки P2 | 100…200 °C |
| Гистерезис (возврат) | 85…95 % от порога срабатывания |
| Контакты | 1 переключающий (C/O) для P1, 1 замыкающий (NO) для P2 |
|---|---|
| Термический ток Ith | 6 А |
| Коммутационная способность (AC15) | 5 А / 230 В AC |
| Электрическая износостойкость | >0.1×10⁶ циклов при 5 А, 230 В AC, cos φ=1 |
| Механическая износостойкость | >30×10⁶ циклов |
| Макс. предохранитель | 4 A gG/gL |
| Вспомогательное напряжение | DC 24 В |
|---|---|
| Допустимый диапазон напряжения | 0.8…1.1 Uн |
| Номинальная потребляемая мощность | 3.4 ВА |
| Номинальная частота | 50/60 Гц |
| Электростатический разряд (ESD) | 8 кВ (воздушный разряд) |
|---|---|
| Излучение 80 МГц…2.7 ГГц | 10 В/м |
| Быстрые переходные процессы | 2 кВ |
| Скачки напряжения (Surge) между проводами питания | 1 кВ |
| Скачки напряжения (Surge) провод-земля | 2 кВ |
| Кондуктивные помехи | 10 В |
| Радиопомехи | Класс B по EN 55011 |
| Номинальное импульсное напряжение/степень загрязнения | 4 кВ / 2 |
|---|---|
| Стандарт | IEC/EN 60255-1 |
| Тип клемм | Винтовые, M3.5, с самоотрывной шайбой |
|---|---|
| Сечение провода | 2×2.5 мм² (моножила) или 2×1.5 мм² (многожила с наконечником) |
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Нм |
| Монтаж | DIN-рейка по IEC/EN 60715 |
