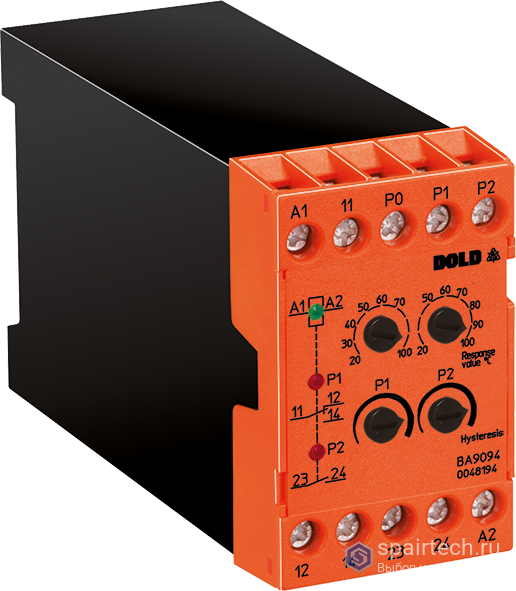

| Тип | BA 9094 |
|---|---|
| Артикул | 0055883 |
| Бренд | Dold |
| EAN | 4030641558833 |
| Страна происхождения | Германия |
| Вес нетто | 0.35 кг |
| Ширина | 45 мм |
| Высота | 74 мм |
| Глубина | 132 мм |
| Степень защиты корпуса | IP 40 |
| Степень защиты клеммной платы | IP 20 |
| Материал корпуса | Термопластик, класс V0 по UL 94 |
| Температура эксплуатации | -20…+60 °C |
| Температура хранения | -25…+70 °C |
| Высота установки | ≤ 2000 м |
| Номинальный режим работы | Продолжительный |
| Тип входа | 2 x PT100 |
|---|---|
| Диапазон настройки порога срабатывания P1 | 20…100 °C |
| Диапазон настройки порога срабатывания P2 | 420…600 °C |
| Гистерезис (возврат) | 85…95 % от порога срабатывания |
| Вспомогательное напряжение | DC 24 В |
|---|---|
| Допустимый диапазон напряжения | 0.8…1.1 Uн |
| Номинальная потребляемая мощность | 3.4 ВА |
| Номинальная частота | 50/60 Гц |
| Конфигурация контактов | 1 переключающий (C/O) для P1, 1 замыкающий (NO) для P2 |
|---|---|
| Термический ток Ith | 6 А |
| Коммутационная способность по AC15 | 5 A / AC 230 В |
| Электрическая износостойкость (AC 230 В, cos φ=1, 5 А) | > 0.1 x 10⁶ циклов |
| Механическая износостойкость | > 30 x 10⁶ циклов |
| Макс. предохранитель | 4 A gG/gL |
| Электростатический разряд (ESD) | 8 кВ (воздушный разряд) |
|---|---|
| Излучение 80 МГц…2,7 ГГц | 10 В/м |
| Быстрые переходные процессы | 2 кВ |
| Импульсное напряжение (между проводами питания) | 1 кВ |
| Импульсное напряжение (провод-земля) | 2 кВ |
| Кондуктивные помехи | 10 В |
| Помехоэмиссия | Класс B по EN 55011 |
| Тип клемм | Винтовые, M3.5, с невыпадающей шайбой |
|---|---|
| Сечение провода (массивный) | 2 x 2.5 мм² |
| Сечение провода (многожильный с наконечником) | 2 x 1.5 мм² |
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Нм |
| Крепление | DIN-рейка (IEC/EN 60715) |
