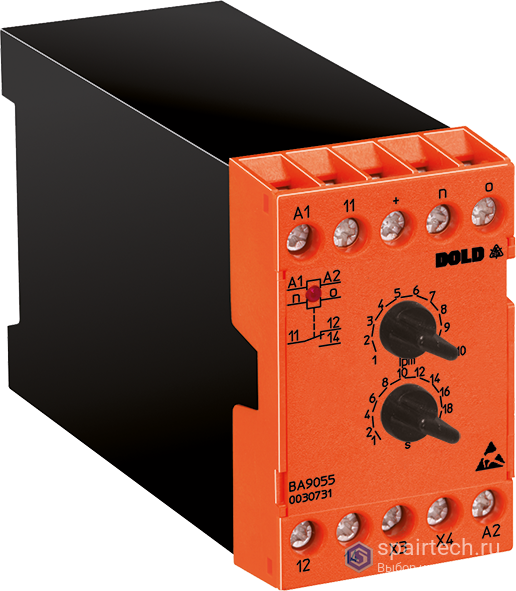

| Тип устройства | BA 9055 |
|---|---|
| Артикул | 0028325 |
| EAN | 4030641283254 |
| Ширина | 45 мм |
| Высота | 74 мм |
| Глубина | 124 мм |
| Вес нетто | 410 г |
| Степень защиты корпуса | IP 40 |
| Степень защиты клемм | IP 20 |
| Материал корпуса | Термопласт, класс V0 по UL 94 |
| Температура окружающего воздуха при эксплуатации | -20 … +60 °C |
| Температура хранения | -20 … +60 °C |
| Максимальная высота установки над уровнем моря | 2000 м |
| Тип входного датчика | Индуктивный (инициатор), PNP |
|---|---|
| Напряжение питания датчика (встроенное) | DC 24 В |
| Максимальный ток датчика | 40 мА |
| Диапазон настройки для данной модели | 500 … 5000 IPM |
| Предельная частота | 30000 IPM |
| Минимальная длительность импульса | 1 мс |
| Точность установки | ≤ ±3 % |
| Порог срабатывания | 0,1 … 1 от конечного значения |
| Гистерезис (BA 9055) | 2 % от установленного значения |
| Диапазон регулировки | 1 … 20 с |
|---|
| Вспомогательное напряжение | AC 230 В |
|---|---|
| Номинальная частота | 50/60 Гц |
| Номинальная потребляемая мощность | < 4 ВА |
| Допустимый диапазон напряжения (AC) | 0,8 … 1,1 Uн |
| Допустимый диапазон напряжения (DC) | 0,9 … 1,2 Uн |
| Тип контакта | 1 переключающий (C/O) |
|---|---|
| Термический ток Ith | 6 А |
| Коммутационная способность (AC15) | 5 А / AC 230 В |
| Электрическая износостойкость | > 2 × 10⁵ циклов при 6 А, AC 230 В, cos φ=1 |
| Механическая износостойкость | > 30 × 10⁶ циклов |
| Макс. частота коммутации | 6000 циклов/ч |
| Макс. предохранитель | 4 A gG/gL |
| Излучение радиопомех | Класс B по EN 55011 |
|---|---|
| Устойчивость к радиочастотному полю (80 МГц … 2,7 ГГц) | 10 В/м |
| Устойчивость к быстрым переходным процессам (EFT) | 2 кВ |
| Устойчивость к выбросам напряжения (surge) линия-линия | 1 кВ |
| Устойчивость к выбросам напряжения (surge) линия-земля | 2 кВ |
| Устойчивость к кондуктивным помехам | 10 В |
| Виброустойчивость | 0,35 мм, 10 … 55 Гц |
|---|---|
| Климатическая стойкость | 20/060/04 |
| Тип крепления | DIN-рейка (IEC/EN 60715) |
| Сечение провода (макс.) | 2 × 2,5 мм² массивный или 2 × 1,5 мм² многожильный с наконечником |
| Момент затяжки винтов клемм | 0,8 Нм |
