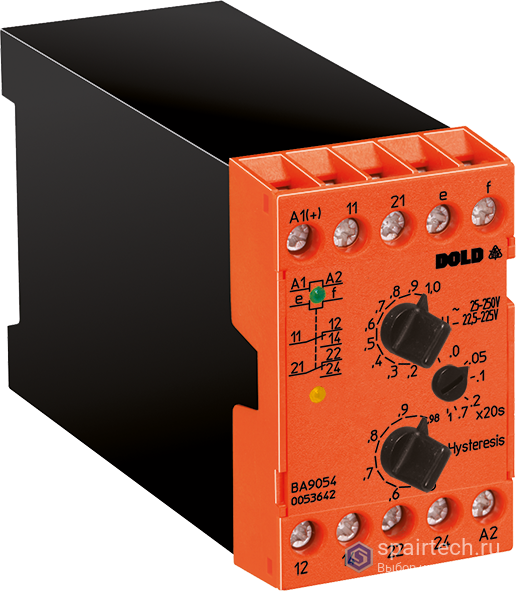

| Тип | BA 9054 |
|---|---|
| Типовое обозначение | BA9054/610 AC5-50V UH AC/DC24-80V |
| Ширина | 45 мм |
| Вес нетто | 0.23 кг |
| Категория монтажа | На DIN-рейку |
| Степень защиты корпуса | IP 40 |
| Степень защиты клемм | IP 20 |
| Материал корпуса | Термопластик, класс V0 (UL 94) |
| Измеряемое напряжение | AC, DC |
|---|---|
| Диапазон измерения (AC) | 5 ... 50 В |
| Диапазон измерения (DC) | 4.5 ... 45 В |
| Входное сопротивление | 2 МОм |
| Максимальное длительное напряжение | 500 В |
| Принцип измерения | Среднеарифметическое значение выпрямленного напряжения |
| Калибровка для переменного тока | По действующему значению синусоидального напряжения |
| Номинальное напряжение питания | AC/DC 24 ... 80 В |
|---|---|
| Диапазон напряжения питания (AC) | 18 ... 100 В |
| Диапазон напряжения питания (DC) | 18 ... 130 В |
| Диапазон частот (AC) | 45 ... 400 Гц |
| Номинальная потребляемая мощность | 4 (AC 230 В) / 1.5 (DC 80 В) ВА / Вт |
| Количество контактов | 2 переключающих |
|---|---|
| Термический ток Ith | 5 А |
| Коммутационная способность (AC15) | 2 А / 230 В |
| Коммутационная способность (DC13) | 1 А / 24 В |
| Макс. предохранитель | 6 A gG/gL |
| Электрическая износостойкость | 2 x 10^5 циклов (при 3 А, 230 В, cos φ=1) |
| Механическая износостойкость | 30 x 10^6 циклов |
| Задержка срабатывания tv | 0 ... 20 с |
|---|---|
| Настройка задержки | Плавно, логарифмическая шкала |
| Задержка пуска ta (Anlaufüberbrückung) | 1 ... 20 (опционально) с |
| Готовность к повторному включению (с памятью) | ≤ 1 с |
| Рабочая температура | -40 ... +60 °C |
|---|---|
| Температура хранения | -40 ... +70 °C |
| Высота установки | ≤ 2000 м |
| Климатическая стойкость | 40/060/04 (IEC/EN 60068-1) |
| Электростатический разряд (ESD) | 8 кВ (воздушный разряд) |
|---|---|
| Излучаемые помехи 80 МГц … 1 ГГц | 20 В/м |
| Излучаемые помехи 1 … 2.7 ГГц | 10 В/м |
| Быстрые переходные процессы | 4 кВ |
| Устойчивость к импульсным напряжениям (Surge) | 2 кВ (провод-провод), 4 кВ (провод-земля) |
| Кондуктивные помехи | 10 В |
| Помехоэмиссия | Класс B (EN 55011) |
| Габариты (ШхВхГ) | 45 x 75 x 120 мм |
|---|---|
| Тип крепления | DIN-рейка (IEC/EN 60715) |
| Сечение провода | 2 x 2.5 мм² массивный / 2 x 1.5 мм² с наконечником |
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Нм |
