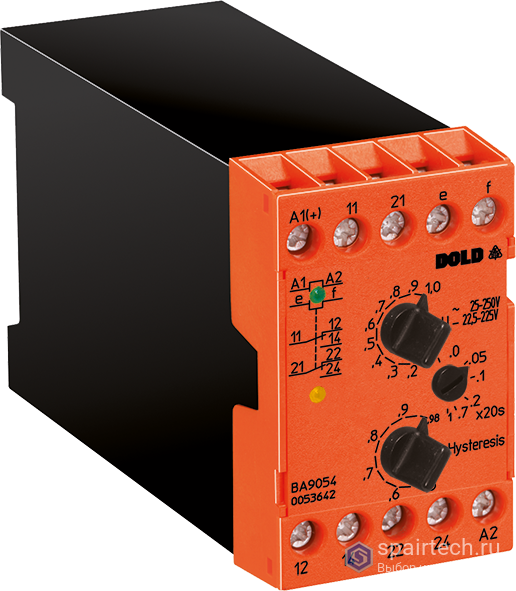

| Тип | BA 9054 |
|---|---|
| Ширина | 45 мм |
| Вес нетто | 0.23 кг |
| Исполнение корпуса | Шкаф управления |
| Степень защиты корпуса | IP 40 |
| Степень защиты клемм | IP 20 |
| Материал корпуса | Термопласт, класс V0 по UL 94 |
| Температура эксплуатации | -40 … +60 °C |
| Температура хранения | -40 … +70 °C |
| Высота эксплуатации | ≤ 2000 м |
| Размеры (Ш x В x Г) | 45 x 75 x 120 мм |
| Измеряемое напряжение | AC/DC |
|---|---|
| Диапазон измерения | 25 … 250 В |
| Максимальное длительное напряжение | 500 В |
| Входное сопротивление | 2 МОм |
| Частота измерения | 50 … 5000 Гц |
| Принцип измерения | Средневыпрямленное значение |
| Калибровка | Для синусоидального переменного тока (действующее значение) |
| Номинальное напряжение | AC/DC 24 … 80 В |
|---|---|
| Диапазон напряжения AC | 18 … 100 В |
| Диапазон напряжения DC | 18 … 130 В |
| Диапазон частот AC | 45 … 400 Гц |
| Потребляемая мощность (AC 230 В) | 4 ВА |
| Потребляемая мощность (DC 80 В) | 1 Вт |
| Контакты | 2 переключающих контакта |
|---|---|
| Термический ток Ith | 2 x 5 А |
| Коммутационная способность AC15 (замыкающий) | 2 А / AC 230 В |
| Коммутационная способность DC13 | 1 А / DC 24 В |
| Электрическая износостойкость (3 А, AC 230 В, cos φ=1) | 2 x 10⁵ циклов |
| Механическая износостойкость | 30 x 10⁶ циклов |
| Макс. предохранитель | 6 A gG/gL |
| Задержка срабатывания tv | 0 … 100 с |
|---|---|
| Задержка включения ta (опционально) | 1 … 100 с |
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное/измерительный вход) | 6 кВ / 2 |
|---|---|
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное/контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (измерительный вход/контакты) | 6 кВ / 2 |
| Электростатический разряд (ESD) | 8 кВ (воздушный разряд) |
| Устойчивость к радиочастотному излучению (80 МГц … 1 ГГц) | 20 В/м |
| Устойчивость к радиочастотному излучению (1 ГГц … 2,7 ГГц) | 10 В/м |
| Быстрые переходные процессы | 4 кВ |
| Устойчивость к перенапряжениям (линия-линия) | 2 кВ |
| Устойчивость к перенапряжениям (линия-земля) | 4 кВ |
| Кондуктивные помехи | 10 В |
| Помехоподавление | Класс B по EN 55011 |
| Сечение проводника (сплошной) | 2 x 2.5 мм² |
|---|---|
| Сечение проводника (многожильный с гильзой) | 2 x 1.5 мм² |
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Нм |
| Тип клемм | Винтовые, M3.5, с самоотрывной шайбой |
| Монтаж | На DIN-рейку по IEC/EN 60715 |
