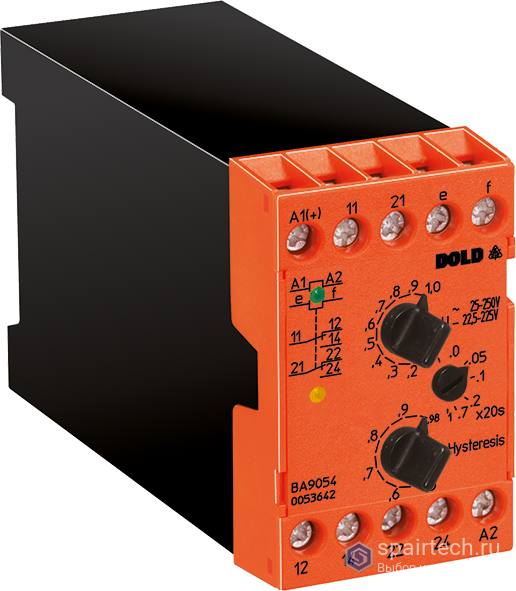

| Тип | BA 9054 |
|---|---|
| Ширина | 45 мм |
| Вес нетто | 200 г |
| Температура эксплуатации | -40 … +60 °C |
| Температура хранения | -40 … +70 °C |
| Степень защиты корпуса | IP 40 |
| Степень защиты клемм | IP 20 |
| Материал корпуса | Термопластик, класс V0 по UL 94 |
| Монтаж | На DIN-рейку IEC/EN 60715 |
| Размеры (ШxВxГ) | 45 x 75 x 120 мм |
| Измеряемое напряжение | AC/DC |
|---|---|
| Диапазон измерения (AC) | 70 … 700 В |
| Диапазон измерения (DC) | 63 … 630 В |
| Внутреннее сопротивление | 3 МОм |
| Макс. допустимое длительное напряжение | 1000 В |
| Частота измерения | 50 … 5000 Гц |
| Перегрузочная способность | 1000 В |
| Номинальное напряжение UH | AC/DC 24 … 80 В |
|---|---|
| Диапазон напряжения (AC) | 18 … 100 В |
| Диапазон напряжения (DC) | 18 … 130 В |
| Диапазон частот (AC) | 45 … 400 Гц |
| Номинальная потребляемая мощность (AC 230 В) | 4 ВА |
| Номинальная потребляемая мощность (DC 80 В) | 1 Вт |
| Количество и тип контактов | 2 переключающих (C/O) |
|---|---|
| Термический ток Ith | 2 x 5 А |
| Коммутационная способность AC15 (замыкающий) | 2 А / AC 230 В |
| Коммутационная способность DC13 | 1 А / DC 24 В |
| Макс. предохранитель | 6 А gG/gL |
| Механический ресурс | 30 x 10⁶ циклов |
| Электрический ресурс (3 А, AC 230 В, cos φ=1) | 2 x 10⁵ циклов |
| Регулируемая задержка срабатывания tv | 0 … 20 с |
|---|---|
| Задержка при отсутствии запуска | 0 с = без задержки |
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное/измерительный вход) | 6 кВ / 2 |
|---|---|
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное/контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (измерительный вход/контакты) | 6 кВ / 2 |
| Категория перенапряжения (измерение ≤ 600 В) | III |
| Категория перенапряжения (измерение > 600 В) | II |
| ESD (разряд через воздух) | 8 кВ |
|---|---|
| Устойчивость к радиочастотному излучению 80…1000 МГц | 20 В/м |
| Устойчивость к радиочастотному излучению 1…2,7 ГГц | 10 В/м |
| Быстрые переходные процессы | 4 кВ |
| Стойкость к импульсам (провод-провод) | 2 кВ |
| Стойкость к импульсам (провод-земля) | 4 кВ |
| Кондуктивные помехи (ВЧ) | 10 В |
| Радиопомехи | Класс B по EN 55011 |
| Уставка срабатывания | 0,1 … 1,0 UN, плавно |
|---|---|
| Гистерезис возврата (AC) | 0,5 … 0,98 от уставки, плавно |
| Гистерезис возврата (DC) | 0,5 … 0,96 от уставки, плавно |
| Точность уставки (правый упор макс.) | 0 … +8 % |
| Точность уставки (левый упор мин.) | -10 … +8 % |
| Повторяемость (постоянные параметры) | ≤ ±0,5 % |
| Влияние температуры | < 0,05 %/К |
| Тип клемм | Винтовые M3,5 с невыпадающей плюс-минус шайбой |
|---|---|
| Сечение провода (массивный) | 2 x 2,5 мм² |
| Сечение провода (многожильный с наконечником) | 2 x 1,5 мм² |
| Длина зачистки | 10 мм |
| Момент затяжки | 0,8 Нм |
