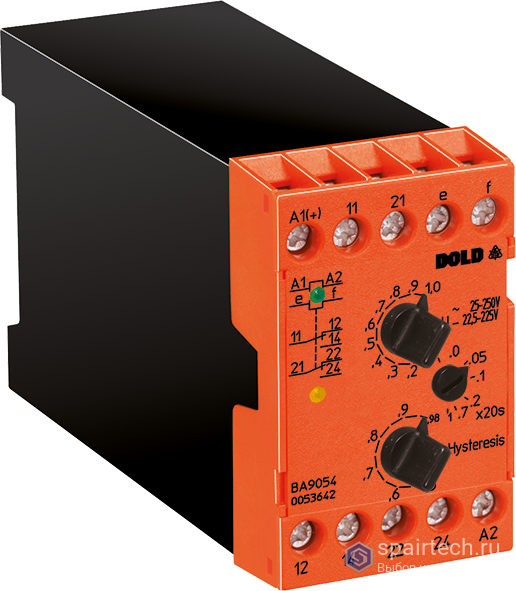

Реле напряжения BA9054/012 (арт. 0056842) используется для контроля однофазных сетей постоянного и переменного тока. Устройство работает как реле пониженного напряжения, оснащено регулируемой задержкой срабатывания 0-20 с и двумя перекидными контактами.
| Тип устройства | BA 9054 |
|---|---|
| Артикул | 0056842 |
| Исполнение | BA9054/012 |
| Тип контроля | Пониженное напряжение |
| Принцип работы | Ruhestromprinzip (ток покоя) |
| Количество фаз | 1 |
| Выходные контакты | 2 C/O contacts |
| Конструкция корпуса | Switch cabinet |
| Ширина | 45 мм |
| Вес нетто | 0.23 кг |
| Измеряемое напряжение | AC 25 … 250 В |
|---|---|
| Диапазон измерения | AC 25 … 250 В |
| Измерение постоянного тока (по шкале) | DC 22.5 … 225 В |
| Тип измерения | Средневыпрямленное значение, калибровка по среднеквадратичному значению синуса |
| Частота измерения | 50 … 5000 Гц |
| Входное сопротивление | 2 МОм |
| Макс. длительное напряжение на входе | 500 В |
| Номинальное напряжение UH | AC/DC 80 … 230 В |
|---|---|
| Диапазон напряжения AC | 40 … 265 В |
| Диапазон напряжения DC | 40 … 300 В |
| Диапазон частот AC | 45 … 400 Гц |
| Потребляемая мощность AC 230 В | 4 ВА |
| Потребляемая мощность DC 80 В | 1 Вт |
| Термический ток Ith | 2 x 5 А |
|---|---|
| Коммутационная способность AC15 (замыкатель) | 2 А / AC 230 В |
| Коммутационная способность DC13 | 1 А / DC 24 В |
| Электрическая износостойкость при 3 А, AC 230 В, cos φ=1 | 2 x 10⁵ циклов |
| Механическая износостойкость | 30 x 10⁶ циклов |
| Макс. предохранитель | 6 А gG/gL |
| Задержка срабатывания tv | 0 … 20 с |
|---|---|
| Настройка задержки | Плавно, логарифмическая шкала |
| Уставка срабатывания | 0.1 … 1.0 от UN, плавно, относительная шкала |
|---|---|
| Гистерезис AC (возврат) | 0.5 … 0.98 от уставки |
| Гистерезис DC (возврат) | 0.5 … 0.96 от уставки |
| Рабочая температура | -40 … +60 °C |
|---|---|
| Температура хранения | -40 … +70 °C |
| Высота над уровнем моря макс. | 2000 м |
| Степень защиты корпуса | IP 40 |
| Степень защиты клемм | IP 20 |
| Климатическая стойкость | 40/060/04 по IEC/EN 60068-1 |
| Вибростойкость | Амплитуда 0.35 мм, частота 10 … 55 Гц |
| Категория перенапряжения (изм. напряжение ≤600 В) | III |
|---|---|
| Категория перенапряжения (изм. напряжение >600 В) | II |
| Номинальное импульсное напряжение / степень загрязнения (вспом. цепь/изм. вход) | 6 кВ / 2 |
| Электростатический разряд (ESD) | 8 кВ (воздушный разряд) |
|---|---|
| Излучаемые помехи 80 МГц … 1 ГГц | 20 В/м |
| Быстрые переходные процессы (Burst) | 4 кВ |
| Устойчивость к импульсным перенапряжениям (Surge) между проводами питания | 2 кВ |
| Устойчивость к импульсным перенапряжениям (Surge) провод-земля | 4 кВ |
| Тип клемм | Винтовые, M3.5, с самоотрывной шайбой |
|---|---|
| Сечение провода | 2 x 2.5 мм² массивный или 2 x 1.5 мм² с гильзой |
| Длина снятия изоляции | 10 мм |
| Момент затяжки | 0.8 Нм |
| Монтаж | На DIN-рейку IEC/EN 60715 |
| Ширина x Высота x Глубина | 45 x 75 x 120 мм |
|---|
