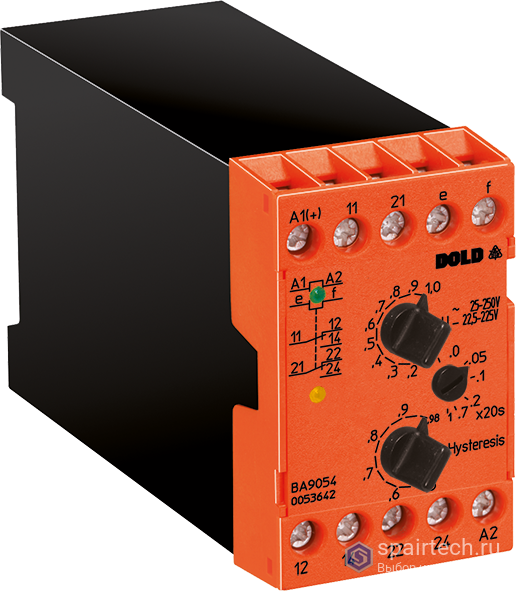

Реле напряжения VARIMETER BA 9054/012 AC15-150MV UH AC24V предназначено для контроля однофазных сетей постоянного и переменного тока. Прибор измеряет средневыпрямленное значение напряжения и может использоваться как реле минимального напряжения. Оснащено регулируемой задержкой срабатывания до 20 с и двумя переключающими контактами.
| Тип | BA 9054 |
|---|---|
| Тип исполнения | BA9054/012 AC15-150MV UH AC24V |
| Артикул | 0053692 |
| EAN | 4030641536923 |
| Бренд | Dold |
| Страна происхождения | Германия |
| Ширина | 45 мм |
| Вес нетто | 0.31 кг |
| Конструкция корпуса | Шкаф управления |
| Класс защиты корпуса | IP 40 |
| Класс защиты клемм | IP 20 |
| Материал корпуса | Термопласт, класс V0 по UL 94 |
| Температура эксплуатации | -40…+60 °C |
| Температура хранения | -40…+70 °C |
| Высота эксплуатации | ≤ 2000 м |
| Режим работы | Продолжительный |
| Измеряемое напряжение | Постоянное и переменное |
|---|---|
| Диапазон измерения (AC) | 15…150 мВ |
| Диапазон измерения (DC) | 13.5…135 мВ |
| Входное сопротивление | 40 кОм |
| Макс. длительное допустимое напряжение | 100 В |
| Частота измерения | 50…5000 Гц |
| Принцип измерения | Средневыпрямленное значение |
| Калибровка | По действующему значению для синусоидального переменного напряжения |
| Номинальное напряжение | AC 24 В |
|---|---|
| Диапазон напряжения | 0.8…1.1 Uн |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | ±5 % |
| Номинальная потребляемая мощность | 2.5 ВА |
| Контакты | 2 переключающих контакта |
|---|---|
| Термический ток Ith | 2 x 5 А |
| Коммутационная способность по AC15 (замыкающий) | 2 А / AC 230 В |
| Коммутационная способность по DC13 | 1 А / DC 24 В |
| Электрическая износостойкость | 2 x 10⁵ циклов при 3 А, AC 230 В, cos φ=1 |
| Механическая износостойкость | 30 x 10⁶ циклов |
| Макс. предохранитель | 6 А gG/gL |
| Функция | Реле минимального напряжения |
|---|---|
| Задержка срабатывания tv | 0…20 с |
| Задержка включения | Да |
| Регулировка уставки срабатывания | Плавно, 0.1…1 Uн (относительная шкала) |
| Регулировка гистерезиса (AC) | Плавно, 0.5…0.98 от уставки срабатывания |
| Регулировка гистерезиса (DC) | Плавно, 0.5…0.96 от уставки срабатывания |
| Точность уставки (макс.) | 0…+8 % |
| Точность уставки (мин.) | -10…+8 % |
| Повторяемость | ≤ ±0.5 % |
| Номинальное импульсное напряжение / степень загрязнения (вспом. напряжение/изм. вход) | 6 кВ / 2 |
|---|---|
| Номинальное импульсное напряжение / степень загрязнения (вспом. напряжение/контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (изм. вход/контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (между контактами) | 4 кВ / 2 |
| ESD (разряд статического электричества) | 8 кВ (воздушный разряд) |
|---|---|
| Излучаемые помехи 80 МГц…1 ГГц | 20 В/м |
| Излучаемые помехи 1…2.7 ГГц | 10 В/м |
| Быстрые переходные процессы | 4 кВ |
| Сурдж (между проводами питания) | 2 кВ |
| Сурдж (провод-земля) | 4 кВ |
| Кондуктивные помехи | 10 В |
| Помехоподавление | Класс B по EN 55011 |
| Сечение провода | 2 x 2.5 мм² (массивный) или 2 x 1.5 мм² (многожильный с наконечником) |
|---|---|
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Нм |
| Тип зажима | Винтовые зажимы M3.5 с невыпадающей шайбой |
| Монтаж | На DIN-рейку по IEC/EN 60715 |
| Ширина | 45 мм |
|---|---|
| Высота | 75 мм |
| Глубина | 120 мм |
