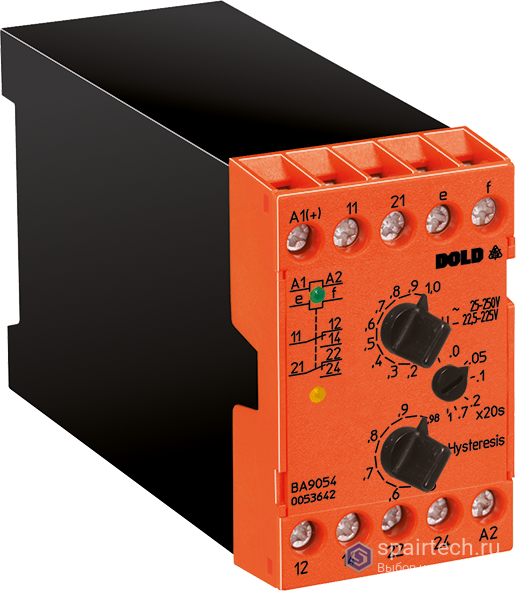

Реле напряжения VARIMETER BA 9054/010 для 1-фазного контроля переменного или постоянного тока. Предназначено для защиты оборудования от перенапряжения, работает как реле перенапряжения (может использоваться как реле пониженного напряжения). Оснащено регулируемой задержкой срабатывания 0…20 с и двумя переключающими контактами.
| Тип устройства | BA 9054/010 |
|---|---|
| Ширина | 45 мм |
| Габаритные размеры (Ш×В×Г) | 45×75×120 мм |
| Вес нетто | 280 г |
| Монтаж | На DIN-рейку (IEC/EN 60715) |
| Степень защиты корпуса | IP40 |
| Степень защиты клемм | IP20 |
| Материал корпуса | Термопласт, класс V0 по UL 94 |
| Температура эксплуатации | -40…+60 °C |
| Температура хранения | -40…+70 °C |
| Высота над уровнем моря | ≤ 2000 м |
| Диапазон измерения (AC) | 25…250 В |
|---|---|
| Диапазон измерения (DC) | 22.5…225 В |
| Входное сопротивление | 2 МОм |
| Максимальное длительное напряжение | 500 В |
| Частота измерения | 50…5000 Гц |
| Влияние температуры | < 0.05 %/К |
| Уставка срабатывания | Плавно 0.1…1 U_N (относительная шкала) |
|---|---|
| Гистерезис (уставка возврата), AC | 0.5…0.98 от уставки срабатывания |
| Гистерезис (уставка возврата), DC | 0.5…0.96 от уставки срабатывания |
| Задержка срабатывания tv | 0…20 с |
| Задержка пуска ta | 1…20 с |
| Номинальное напряжение | AC/DC 80…230 В |
|---|---|
| Диапазон напряжения (AC) | 40…265 В |
| Диапазон напряжения (DC) | 40…300 В |
| Частота (AC) | 45…400 Гц |
| Потребляемая мощность | 4 ВА / 1.5 Вт (AC 230 В), 1 Вт (DC 80 В) |
| Тип контактов | 2 переключающих |
|---|---|
| Термический ток Ith | 2×5 А |
| Коммутационная способность (AC15) | 2 А / AC 230 В |
| Коммутационная способность (DC13) | 1 А / DC 24 В |
| Макс. предохранитель | 6 A gG/gL |
| Механический ресурс | 30×10⁶ циклов |
| Электрический ресурс (3 А, AC 230 В, cos φ=1) | 2×10⁵ циклов |
| Категория перенапряжения (измеряемое напряжение ≤600 В) | III |
|---|---|
| Категория перенапряжения (измеряемое напряжение >600 В) | II |
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное питание/вход/контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (между группами контактов) | 4 кВ / 2 |
| ESD | 8 кВ (контактный разряд) |
|---|---|
| Излучение (80 МГц…1 ГГц) | 20 В/м |
| Излучение (1…2.7 ГГц) | 10 В/м |
| Быстрые переходные процессы | 4 кВ |
| Surge (между проводами питания) | 2 кВ |
| Surge (провод-земля) | 4 кВ |
| Кондуктивные помехи | 10 В |
| Помехоэмиссия | Класс B EN 55011 |
