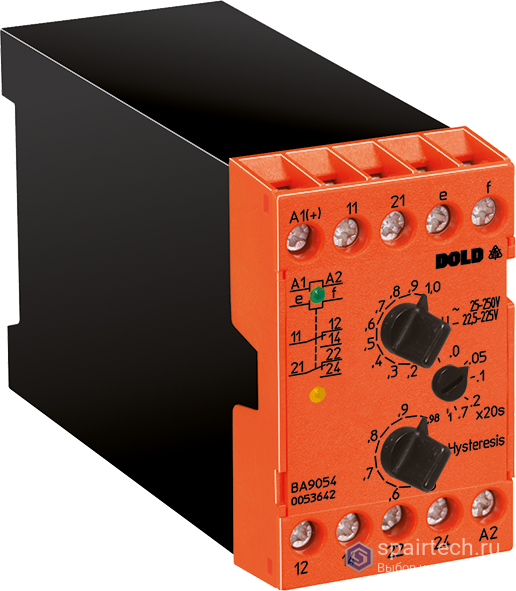

Реле напряжения VARIMETER BA 9054/010 предназначено для контроля 1-фазных сетей постоянного и переменного тока. Обеспечивает защиту от перенапряжения с регулируемой задержкой срабатывания до 20 с. Прибор имеет 2 переключающих контакта, светодиодную индикацию и настраивается поворотными переключателями на передней панели.
| Тип | BA 9054 |
|---|---|
| Тип исполнения | BA9054/010 AC25-250V UH AC127V |
| Артикул | 0053638 |
| EAN | 4030641536381 |
| Бренд | Dold |
| Страна происхождения | Германия |
| Ширина | 45 мм |
| Вес нетто | 0.31 кг |
| Конструкция корпуса | Шкаф управления |
| Тип крепления | DIN-рейка |
| Материал корпуса | Термопласт, класс V0 по UL 94 |
| Степень защиты (корпус) | IP40 |
| Степень защиты (клеммы) | IP20 |
| Температура эксплуатации | -40…+60 °C |
| Температура хранения | -40…+70 °C |
| Высота эксплуатации | ≤ 2000 м |
| Размеры (Ш×В×Г) | 45×75×120 мм |
| Номинальное напряжение макс. | AC 1000, DC 900 В |
|---|---|
| Вспомогательное напряжение | AC, DC, AC/DC |
| Номинальное вспомогательное напряжение | AC 127 В |
| Диапазон вспомогательного напряжения | AC 40…265, DC 40…300 В |
| Частота вспомогательного напряжения | 45…400 Гц |
| Потребляемая мощность (AC 230 В) | 4 ВА |
| Потребляемая мощность (DC 80 В) | 1 Вт |
| Измерительный вход | AC 25…250 В |
| Входное сопротивление (измер.) | 2 МОм |
| Макс. длительное напряжение на входе | 500 В |
| Частота измерения | 50…5000 Гц |
| Тип измерения | Средневыпрямленное значение (калибровка по действующему значению для синуса) |
| Влияние температуры | < 0.05 %/К |
| Выходные контакты | 2 переключающих контакта |
|---|---|
| Термический ток Ith | 5 А |
| Коммутационная способность AC15 (замыкающий) | 2 А / AC 230 В |
| Коммутационная способность DC13 | 1 А / DC 24 В |
| Электрическая износостойкость (3 А, AC 230 В, cos φ=1) | 2×10⁵ циклов |
| Механическая износостойкость | 30×10⁶ циклов |
| Макс. предохранитель | 6 А gG/gL |
| Функция | Реле перенапряжения (может использоваться как реле пониженного напряжения) |
|---|---|
| Задержка срабатывания tv | 0…20 с |
| Наличие задержки срабатывания | Да |
| Диапазон уставки срабатывания | 0.1…1 от Uн (плавно) |
| Диапазон уставки гистерезиса (AC) | 0.5…0.98 от уставки срабатывания |
| Диапазон уставки гистерезиса (DC) | 0.5…0.96 от уставки срабатывания |
| Точность уставки (макс.) | 0…+8 % |
| Точность уставки (мин.) | -10…+8 % |
| Повторяемость | ≤ ±0.5 % |
| Индикация | Зеленый LED (наличие питания), желтый LED (активно выходное реле) |
| Категория перенапряжения (измер. ≤600 В) | III |
|---|---|
| Категория перенапряжения (измер. >600 В) | II |
| Номинальное импульсное напряжение / степень загрязнения (вспом./измер.) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (вспом./контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (измер./контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (между контактами) | 4 кВ / 2 |
| Электростатический разряд (ESD) | 8 кВ (воздушный разряд) |
| Устойчивость к радиочастотному излучению (80 МГц…1 ГГц) | 20 В/м |
| Устойчивость к радиочастотному излучению (1…2.7 ГГц) | 10 В/м |
| Быстрые переходные процессы | 4 кВ |
| Устойчивость к импульсным помехам (линия-линия) | 2 кВ |
| Устойчивость к импульсным помехам (линия-земля) | 4 кВ |
| Кондуктивные помехи | 10 В |
| Помехоэмиссия | Класс B по EN 55011 |
| Сечение проводника (массивный) | 2×2.5 мм² |
|---|---|
| Сечение проводника (многожильный с наконечником) | 2×1.5 мм² |
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Нм |
| Тип клемм | Винтовые, M3.5, с невыпадающими винтами |
