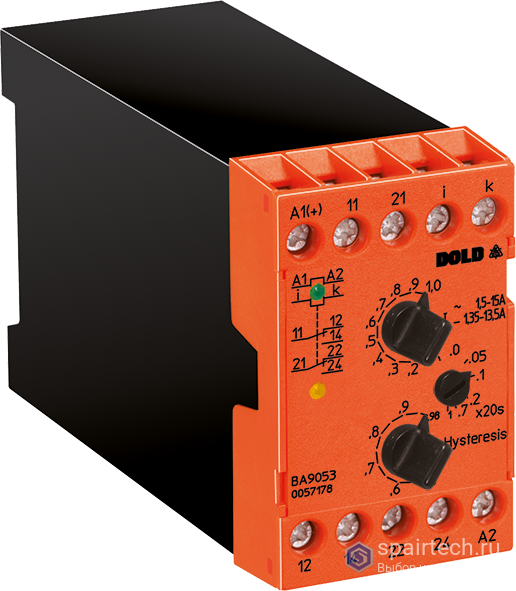

Реле тока VARIMETER BA 9053 от Dold предназначено для контроля 1-фазных цепей постоянного и переменного тока. Измеряет среднеарифметическое значение выпрямленного тока, откалибровано по действующему значению для синусоидального переменного тока. Работает как реле максимального или минимального тока с регулировкой времени задержки срабатывания и блокировкой пуска.
| Тип устройства | BA 9053 |
|---|---|
| Количество фаз | 1 |
| Тип тока | AC, DC |
| Диапазон измерения | 2,5 – 25 А |
| Вспомогательное напряжение | AC/DC 80 – 230 В |
| Ширина корпуса | 45 мм |
| Размеры (Ш×В×Г) | 45 × 75 × 120 мм |
| Вес нетто | 0.23 кг |
| Тип корпуса | для монтажа в шкаф |
| Класс защиты корпуса/клемм | IP40 / IP20 |
| Страна происхождения | Германия |
| Код ТН ВЭД | 85364900 |
| EAN | 4030641592547 |
| Артикул | 0059254 |
| Диапазон измерения (AC) | 2,5 – 25 А |
|---|---|
| Диапазон измерения (DC) | 2,25 – 22,5 А |
| Частота измерения | 50 – 5000 Гц |
| Внутреннее сопротивление (шунт) | 3 мОм |
| Максимальный длительный ток | 25 А |
| Максимальный импульсный ток (3 с вкл, 100 с выкл) | 40 А |
| Метод измерения | среднеарифметическое выпрямленного тока, калибровка по действующему значению для синуса |
| Температурный дрейф | < 0,05 %/К |
| Уставка срабатывания | 0,1 – 1 × номинальный ток (плавно) |
|---|---|
| Гистерезис (AC) | 0,5 – 0,98 от уставки срабатывания (плавно) |
| Гистерезис (DC) | 0,5 – 0,96 от уставки срабатывания (плавно) |
| Точность уставки (макс. положение) | 0 … +8 % |
| Точность уставки (мин. положение) | -10 … +8 % |
| Повторяемость (при постоянных условиях) | ≤ ±0,5 % |
| Время восстановления (BA 9053/6_ _) | ≤ 1 с |
| Тип контактов | 2 переключающих (C/O) |
|---|---|
| Термический ток Ith | 2 × 5 А |
| Коммутационная способность AC15 (замыкающий) | 2 / AC 230 А / В |
| Коммутационная способность AC15 (размыкающий) | 1 / AC 230 А / В |
| Коммутационная способность DC13 | 1 / DC 24 А / В |
| Электрическая износостойкость (3 А, AC 230 В, cos φ=1) | 2 × 10⁵ циклов |
| Механическая износостойкость | 30 × 10⁶ циклов |
| Максимальный предохранитель | 6 A gG/gL А |
| Номинальное напряжение | AC/DC 80 – 230 В |
|---|---|
| Диапазон напряжения (AC) | 40 – 265 В |
| Диапазон напряжения (DC) | 40 – 300 В |
| Частота (AC) | 45 – 400 Гц |
| Потребляемая мощность (AC 230 В, реле под током) | 4 / 1,5 ВА / Вт |
| Потребляемая мощность (DC 80 В, реле под током) | 1 Вт |
| Задержка срабатывания tv | 0 – 20 с |
|---|---|
| Блокировка пуска ta | 1 – 20 с |
| Наличие блокировки пуска | да (версия /1_ _) |
| Рабочая температура (≤ 10 А) | -40 … +60 °C |
|---|---|
| Рабочая температура (≥ 15 А) | -40 … +50 °C |
| Температура хранения | -40 … +70 °C |
| Максимальная высота над уровнем моря | 2000 м |
| Режим работы | непрерывный |
| Номинальное импульсное напряжение (изм. вход / вспом. напр.) | 6 кВ |
|---|---|
| Категория перенапряжения / степень загрязнения | III / 2 |
| Электростатический разряд (ESD) | 8 (воздушный разряд) кВ |
| Устойчивость к радиочастотному излучению (80 МГц – 1 ГГц) | 20 В/м |
| Устойчивость к быстрым переходным процессам | 4 кВ |
| Устойчивость к выбросам напряжения (линия-линия) | 2 кВ |
| Устойчивость к выбросам напряжения (линия-земля) | 4 кВ |
| Тип клемм | винтовые M3,5 с самоотрывной шайбой |
|---|---|
| Сечение проводника (массивный / многожильный с гильзой) | 2 × 2,5 мм² массивный / 2 × 1,5 мм² |
| Длина зачистки | 10 мм |
| Момент затяжки | 0,8 Н·м |
| Монтаж | на DIN-рейку |
