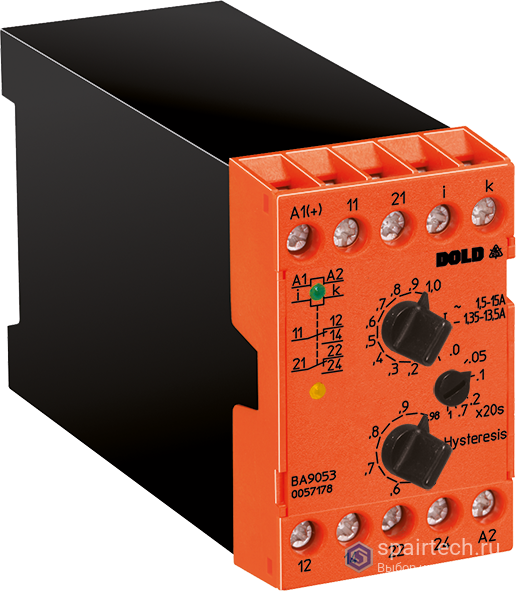

Реле тока BA 9053/013 VARIMETER предназначено для контроля 1-фазных цепей переменного и постоянного тока. Измеряет среднеарифметическое значение выпрямленного тока, откалибровано для синусоидального переменного тока (действующее значение). Работает как реле максимального тока, может использоваться как реле минимального тока. Оснащено регулируемой задержкой срабатывания 0-20 с.
| Тип | BA 9053/013 |
|---|---|
| Артикул | 0053451 |
| Бренд | Dold |
| EAN | 4030641534516 |
| Страна происхождения | Германия |
| Вес нетто | 0.31 кг |
| Ширина | 45 мм |
| Высота | 75 мм |
| Глубина | 120 мм |
| Конструкция корпуса | Шкаф управления |
| Степень защиты корпуса | IP40 |
| Степень защиты клемм | IP20 |
| Материал корпуса | Термопластик, класс V0 по UL 94 |
| Тип крепления | DIN-рейка (IEC/EN 60715) |
| Температура эксплуатации | -40…+50 °C |
| Температура хранения | -40…+70 °C |
| Высота эксплуатации | ≤ 2000 м |
| Измеряемый ток | AC, DC |
|---|---|
| Диапазон измерения | 0.002 - 25 А |
| Диапазон измерения (данная модификация) | 1.5 - 15 А |
| Частота измерения | 50 - 5000 Гц |
| Принцип измерения | Среднеарифметическое значение выпрямленного тока, калибровка по действующему значению синусоидального тока |
| Влияние температуры | < 0.05 %/K |
| Номинальное напряжение | AC/DC 80…230 В |
|---|---|
| Диапазон напряжения (AC) | 40…265 В |
| Диапазон напряжения (DC) | 40…300 В |
| Частота (AC) | 45…400 Гц |
| Потребляемая мощность (AC 230 В, реле под током) | 4 ВА |
| Потребляемая мощность (DC 80 В, реле под током) | 1 Вт |
| Контакты | 2 переключающих (2 C/O) |
|---|---|
| Термический ток Ith | 5 А |
| Коммутационная способность (AC15, замыкающий) | 2 А / AC 230 В |
| Коммутационная способность (AC15, размыкающий) | 1 А / AC 230 В |
| Коммутационная способность (DC13) | 1 А / DC 24 В |
| Электрическая износостойкость (3 А, AC 230 В, cos φ=1) | 2×10⁵ циклов |
| Механическая износостойкость | 30×10⁶ циклов |
| Макс. предохранитель | 6 А gG/gL |
| Задержка срабатывания tv | 0 - 20 с |
|---|---|
| Режим задержки | При превышении уставки (максимальный ток) |
| Время возврата (при сбросе памяти) | ≤ 1 с |
| Режим работы | Максимальный ток (Overcurrent) |
|---|---|
| Возможность работы как минимальное реле | Да |
| Задержка срабатывания | Да |
| Память (опционально) | Нет (данная модификация) |
| Подавление пускового тока (опционально) | Нет (данная модификация) |
| Стандарты | IEC/EN 60255-1, IEC/EN 60947-1 |
|---|---|
| Классификация по DIN EN 50155 | Категория 1, класс B (IEC/EN 61373) |
| Климатическая стойкость (IEC/EN 60068-1) | 40/050/04 |
| ЭМС: разряд статического электричества | 8 кВ (воздушный разряд) |
| ЭМС: излучаемое поле | 20 В/м (80 МГц…1 ГГц), 10 В/м (1…2,7 ГГц) |
| ЭМС: быстрые переходные процессы | 4 кВ |
| ЭМС: выброс напряжения (Surge) | 2 кВ (между проводами), 4 кВ (провод-земля) |
| ЭМС: кондуктивные помехи | 10 В |
| ЭМС: радиопомехи | Класс B (EN 55011) |
| Сечение проводника | 2×2.5 мм² (моножила) или 2×1.5 мм² (многожила с наконечником) |
|---|---|
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Нм |
| Тип клемм | Винтовые, M3.5, с невыпадающей шайбой |
