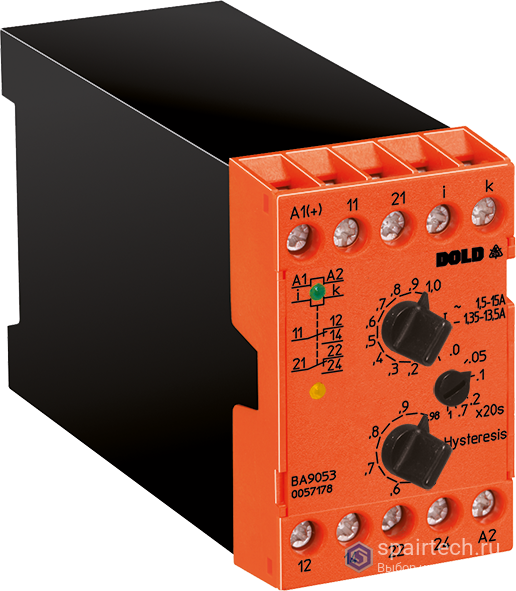

Реле тока BA 9053/013 AC0,5-5A AC110V 0-20S (артикул 0053567) от бренда Dold предназначено для контроля 1-фазных цепей переменного или постоянного тока. Устройство имеет один фиксированный диапазон измерения 0,5–5 A (AC) / 0,45–4,5 A (DC), регулируемую задержку срабатывания 0–20 с и питается от напряжения AC 110 В. Реле оснащено двумя перекидными контактами и светодиодной индикацией состояния.
| Тип | BA 9053/013 |
|---|---|
| Артикул | 0053567 |
| Бренд | Dold |
| EAN | 4030641535674 |
| Страна происхождения | Германия |
| Вес нетто | 0.31 кг |
| Ширина | 45 мм |
| Высота | 75 мм |
| Глубина | 120 мм |
| Тип корпуса | Шкаф управления |
| Класс защиты корпуса | IP40 |
| Класс защиты клемм | IP20 |
| Материал корпуса | Термопластик, V0 по UL 94 |
| Температура эксплуатации | -40…+60 °C |
| Температура хранения | -40…+70 °C |
| Высота установки | ≤ 2000 м |
| Измеряемый ток (AC) | 0,5…5 А |
|---|---|
| Измеряемый ток (DC) | 0,45…4,5 А |
| Тип измерения | Средневыпрямленное значение, калибровка по действующему значению синусоидального тока |
| Частота измерения | 50…5000 Гц |
| Внутреннее сопротивление шунта | 6 мОм |
| Максимальный длительный ток | 10 А |
| Максимальный ток (3 с вкл, 100 с выкл) | 30 А |
| Влияние температуры | < 0,05 %/K |
| Номинальное напряжение | AC 110 В |
|---|---|
| Диапазон напряжения | 0,8…1,1 Uн |
| Номинальная частота | 50/60 Гц |
| Потребляемая мощность | 2,5 ВА |
| Тип контактов | 2 перекидных (C/O) |
|---|---|
| Термический ток Ith | 5 А |
| Коммутационная способность AC15 (замыкающий) | 2 А / AC 230 В |
| Коммутационная способность AC15 (размыкающий) | 1 А / AC 230 В |
| Коммутационная способность DC13 | 1 А / DC 24 В |
| Электрическая износостойкость (3 А, AC 230 В, cos φ=1) | 2×10⁵ циклов |
| Механическая износостойкость | 30×10⁶ циклов |
| Максимальный предохранитель | 6 А gG/gL |
| Режим работы | Реле максимального тока (может использоваться как реле минимального тока) |
|---|---|
| Задержка срабатывания tv | 0…20 с |
| Настройка порога срабатывания | Плавно 0,1…1 In (относительная шкала) |
| Настройка гистерезиса (AC) | 0,5…0,98 от порога срабатывания |
| Настройка гистерезиса (DC) | 0,5…0,96 от порога срабатывания |
| Точность порога срабатывания (макс.) | 0…+8% |
| Точность порога срабатывания (мин.) | -10…+8% |
| Повторяемость | ≤ ±0,5% |
| Индикация | Зеленый светодиод (питание), желтый светодиод (выходное реле активно) |
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное напряжение / измерительный вход) | 6 кВ / 2 |
|---|---|
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное напряжение / контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (измерительный вход / контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (между группами контактов) | 4 кВ / 2 |
| Электростатический разряд (ESD) | 8 кВ (воздушный разряд) |
| Устойчивость к радиочастотному излучению (80 МГц…1 ГГц) | 20 В/м |
| Устойчивость к радиочастотному излучению (1 ГГц…2,7 ГГц) | 10 В/м |
| Быстрые переходные процессы | 4 кВ |
| Устойчивость к импульсным помехам (между проводами питания) | 2 кВ |
| Устойчивость к импульсным помехам (провод-земля) | 4 кВ |
| Кондуктивные помехи | 10 В |
| Помехоэмиссия | Класс B по EN 55011 |
| Тип клемм | Винтовые, M3,5, с самоотрывной шайбой |
|---|---|
| Сечение проводника | 2×2,5 мм² (моножила) или 2×1,5 мм² (многожила с наконечником) |
| Длина зачистки | 10 мм |
| Момент затяжки | 0,8 Нм |
| Крепление | DIN-рейка по IEC/EN 60715 |
| Виброустойчивость | Амплитуда 0,35 мм, частота 10…55 Гц |
