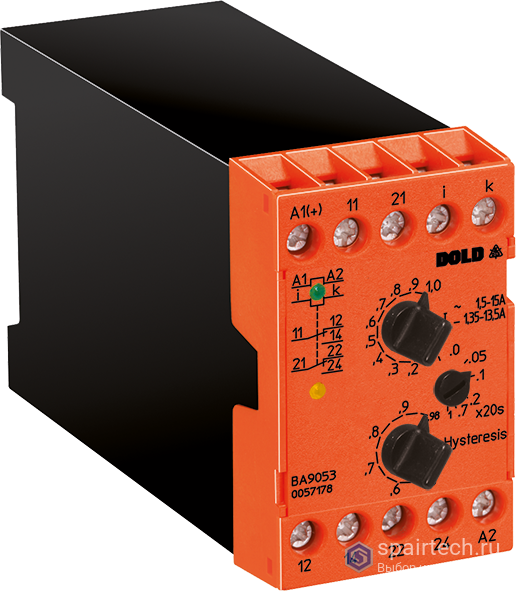

Реле тока BA 9053/012 VARIMETER предназначено для контроля 1-фазных цепей переменного или постоянного тока. Прибор работает как реле минимального тока (Unterstromrelais) с задержкой отключения 0-20 с. Измеряет среднеарифметическое значение выпрямленного тока, откалиброван для синусоидального переменного тока (действующее значение).
| Тип устройства | BA 9053/012 |
|---|---|
| Артикул | 0053206 |
| Бренд | Dold |
| EAN | 4030641532062 |
| Страна происхождения | Германия |
| Ширина | 45 мм |
| Высота | 75 мм |
| Глубина | 120 мм |
| Вес нетто | 0.31 кг |
| Тип корпуса | Шкаф управления |
| Материал корпуса | Термопласт, класс V0 по UL 94 |
| Степень защиты корпуса | IP40 |
| Степень защиты клемм | IP20 |
| Классификация по DIN EN 50155 | Категория 1, класс B (IEC/EN 61373) |
| Температура эксплуатации | -40…+50 °C |
| Температура хранения | -40…+70 °C |
| Высота эксплуатации | ≤ 2000 м |
| Измеряемый ток | Переменный (AC) и постоянный (DC) |
|---|---|
| Диапазон измерения (AC) | 1.5…15 А |
| Диапазон измерения (DC, с учётом форм-фактора) | 1.35…13.5 А |
| Внутреннее сопротивление шунта | 3 мОм |
| Макс. длительный ток | 25 А |
| Макс. ток (3 с вкл., 100 с выкл.) | 40 А |
| Частота измерения | 50…5000 Гц |
| Тип измерения | Среднеарифметическое выпрямленного тока |
| Влияние температуры | < 0.05 %/К |
| Номинальное напряжение | AC/DC 80…230 В |
|---|---|
| Диапазон напряжения (AC) | 40…265 В |
| Диапазон напряжения (DC) | 40…300 В |
| Частота (AC) | 45…400 Гц |
| Потребляемая мощность (AC 230 В, реле под током) | 4 ВА |
| Потребляемая мощность (DC 80 В, реле под током) | 1 Вт |
| Конфигурация контактов | 2 переключающих контакта (C/O) |
|---|---|
| Термический ток Ith | 5 А |
| Коммутационная способность AC15 (замыкающий) | 2 А / AC 230 В |
| Коммутационная способность AC15 (размыкающий) | 1 А / AC 230 В |
| Коммутационная способность DC13 | 1 А / DC 24 В |
| Электрическая износостойкость (3 А, AC 230 В, cos φ=1) | 2×10⁵ циклов |
| Механическая износостойкость | 30×10⁶ циклов |
| Макс. предохранитель | 6 A gG/gL |
| Функция | Реле минимального тока (Unterstromrelais) |
|---|---|
| Регулировка уставки срабатывания | Плавно, 0.1…1 IN (относительная шкала) |
| Регулировка гистерезиса (возврата) | Плавно, 0.5…0.98 от уставки (AC) |
| Задержка отключения tv | 0…20 с |
| Задержка при пуске ta | Отсутствует (вариант /012) |
| Повторяемость | ≤ ±0.5% |
| Точность уставки (макс. положение) | 0…+8% |
| Точность уставки (мин. положение) | -10…+8% |
| ESD (разряд статического электричества) | 8 кВ (воздушный разряд) |
|---|---|
| Излучаемое ВЧ-поле (80 МГц…1 ГГц) | 20 В/м |
| Излучаемое ВЧ-поле (1…2.7 ГГц) | 10 В/м |
| Быстрые переходные процессы (Burst) | 4 кВ |
| Surge (между проводами питания) | 2 кВ |
| Surge (провод-земля) | 4 кВ |
| Кондуктивные помехи | 10 В |
| Помехоэмиссия | Класс B (EN 55011) |
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное напряжение / измерительный вход) | 6 кВ / 2 |
|---|---|
| Номинальное импульсное напряжение / степень загрязнения (вспомогательное напряжение / контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (измерительный вход / контакты) | 6 кВ / 2 |
| Номинальное импульсное напряжение / степень загрязнения (между группами контактов) | 4 кВ / 2 |
| Тип клемм | Винтовые, M3.5, с самоотрывной шайбой |
|---|---|
| Сечение проводника | 2×2.5 мм² (моножила) или 2×1.5 мм² (многожила с наконечником) |
| Длина зачистки | 10 мм |
| Момент затяжки | 0.8 Н·м |
| Крепление | DIN-рейка (IEC/EN 60715) |
